Đầu nối ống ruột gà với hộp điện dạng thẳng bằng kẽm [Mã W-PCB]

Lượt xem : 458
Liên hệ

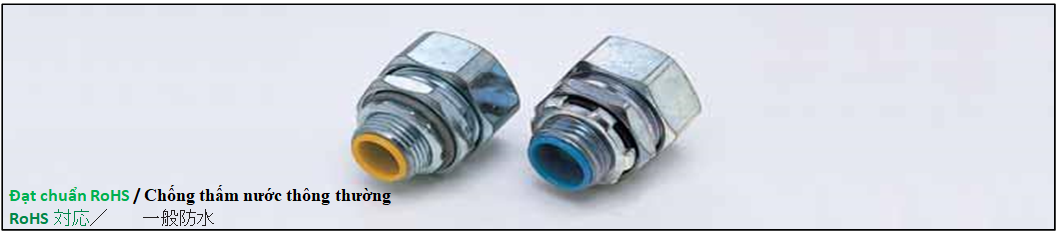

■ KK Connector W-PCB là loại đầu nối thẳng dùng để gắn ống ruột gà KK-TUBE với hộp điện.

■ Phần thân được làm bằng Kẽm đúc được xử lý mạ điện kẽm.

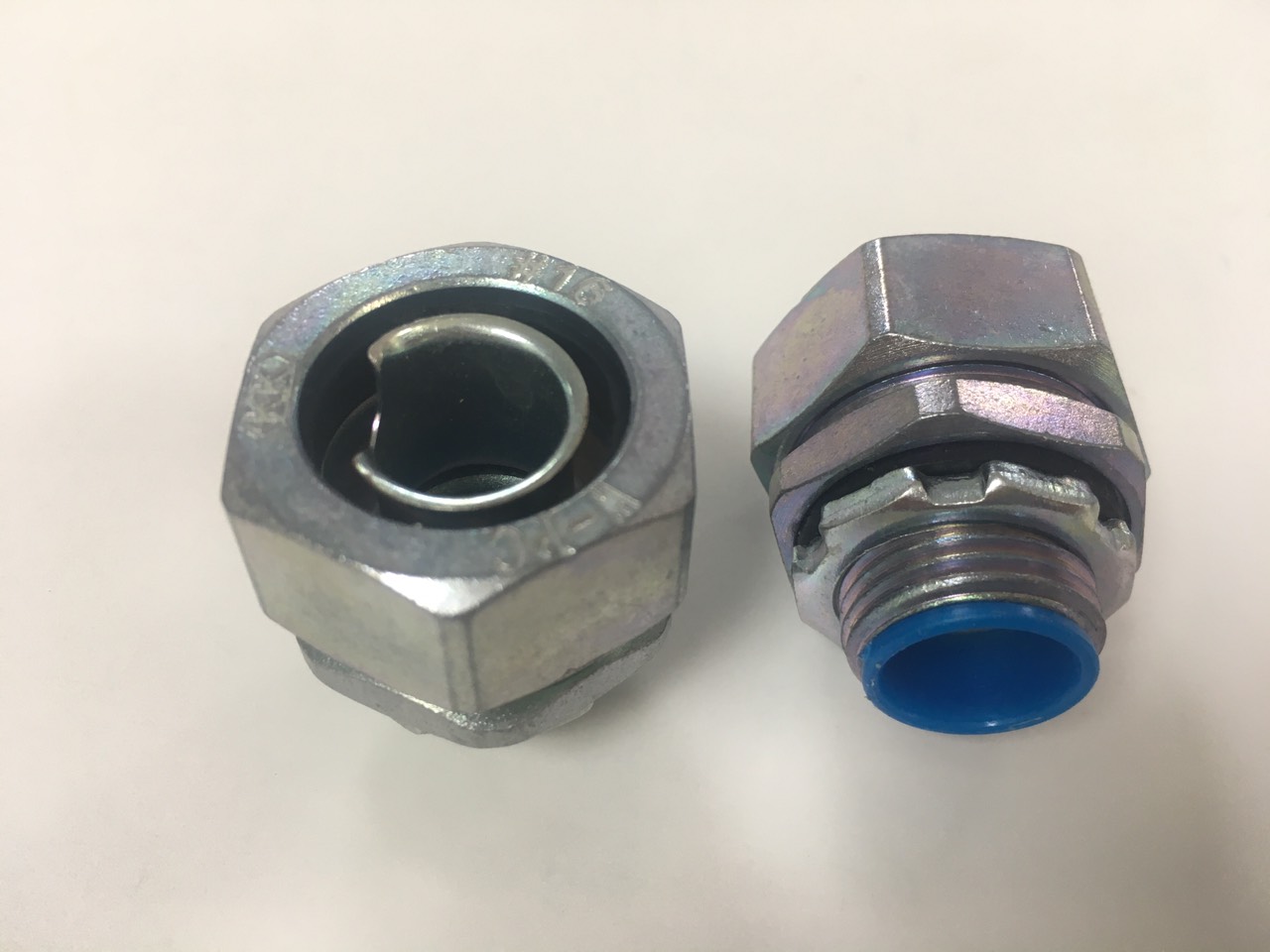

■Mặt trong phần ren kết nối có lồng ống lót (bushing) bằng nylon nên dây cáp điện không bị xước khi luồn vào (Size # 92, 104 không được gắn kèm).

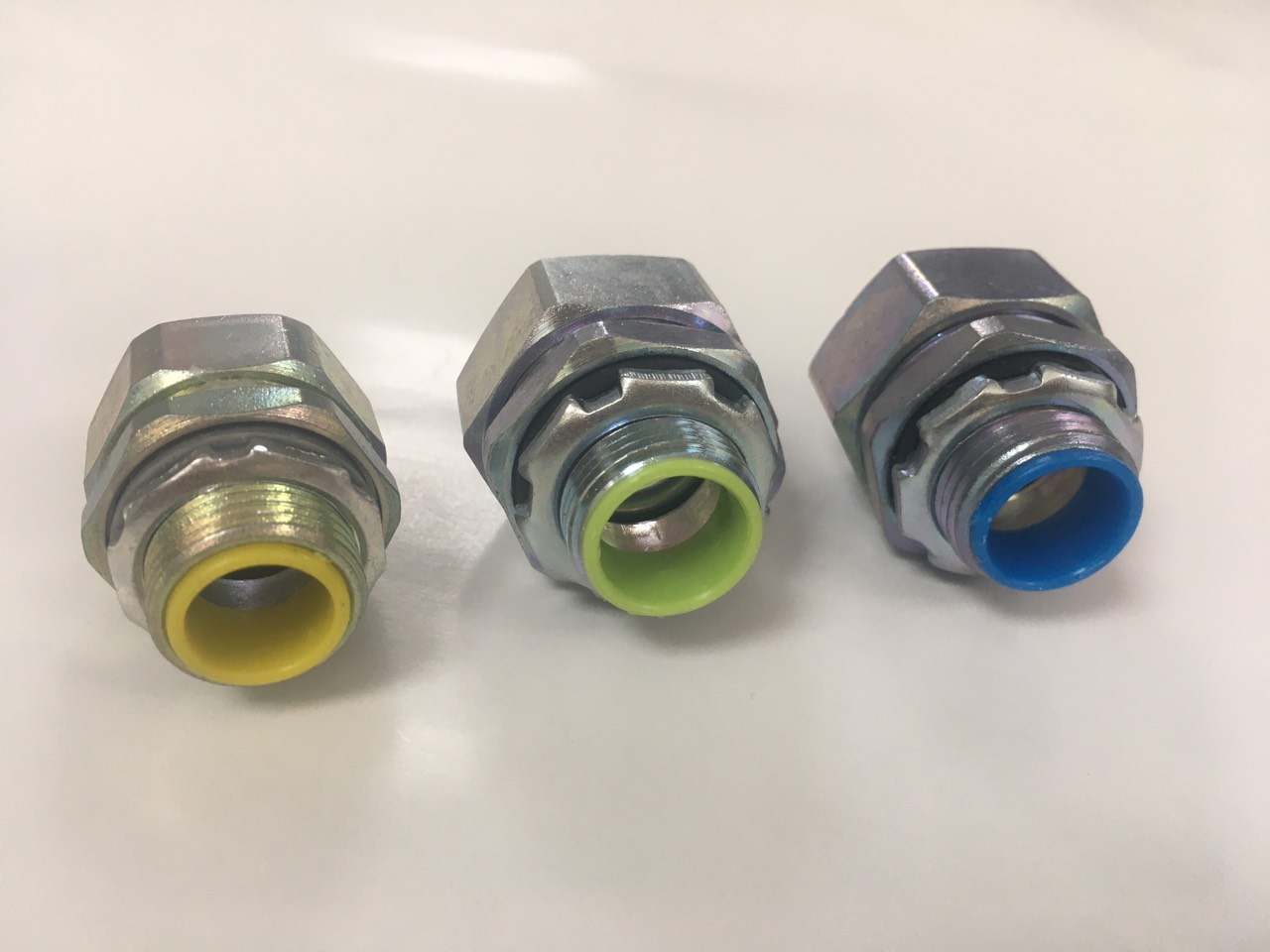

■ Ống lót này được phân biệt 2 màu, màu xanh sử dụng cho ren dày, màu vàng cho ren mỏng    (Size #06, 08 không được gắn kèm).
■ Để kết nối với ống KK-TUBE KF chịu nhiệt xin dùng loại S-W-PCB.
■ Đã có thêm đầu nối hộp điện dùng cho các ống KK-TUBE KLV đường kính nhỏ .
※ Trường hợp thi công ngoài trời có thể dùng kết hợp với vật liệu làm kín để xử lý chống thấm nước hiệu quả cao hơn.




■KK-コネクタ W-PCBTYPEは、KK-TUBEをBOX等に接続するためのストレートコネクタです。
■本体は、亜鉛ダイカスト製で、亜鉛電気メッキ処理を施しております。
■接続ネジの内側には、ナイロン製ブッシングが挿入済みで、入線時にケーブルを 傷めません。(#92,104には、付属しません）
■ブッシングは、厚鋼用には、青色。薄鋼用には、黄色で色分されております。（#06,08には、付属しません。）
■KK-TUBE KFTYPE の耐熱接続には、S-W-PCBTYPE と御指定下さい。
■KK-TUBE KLVTYPE の小径フレキ用ボックスコネクタを追加しました。
※ 屋外施工の場合、シール材等の併用により、効果の高い防水処理ができます。

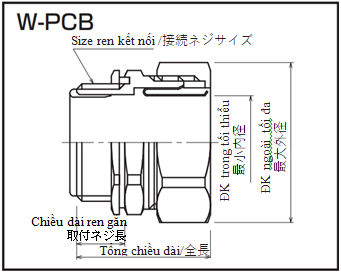

W-PCB hinh nd


Kích thước

Mã    hàng

(Ren dày)

Size ren

kết nối

Đường kính trong tối thiểu (mm)

Đường kính ngoài tối đa (mm)

Chiều dài

  1.  phần ren nối
  2.  (mm)

Tổng chiều

dài

(mm)

Số lượng

đóng gói

(cái)

Trọng lượng 1 cái (g/cái)

呼び・フレキ

型       番

（厚   鋼）

接続ネジ

サイズ

最小内径

（㎜）

最大外径

   （㎜）

取付ネジ長

（㎜）

全   長

（㎜）

袋入数

（個）

1個当重量

（g/個）

                  06

 W-PCB-06-M 14

M14-P1.5

5

19.7

7.5

21

10

   16

                  08

 W-PCB-08-M 16

M16-P1.5

8

25.6

9.5

26

10

   25

1／4・ 10

W - PCB -  10-  16

CTG16

9

30

11

30

10

   50

3／8・ 12

W - PCB -  12-  16

CTG16

11

30

12

32

10

   50

1／2・ 16

W - PCB -  16

CTG16

14.5

36

12

35

10

   80

3／4・ 22

W - PCB -  22

CTG22

19.5

43

14

39

10

  105
  1. 1・  28

W - PCB -  28

CTG28

25.5

51

16

45

10

  175

1-1／4・ 36

W - PCB -  36

CTG36

33

60

16

45

10

  215

1-1／2・ 42

W - PCB -  42

CTG42

38

64

18

48

10

  255
  1. 2・  54

W - PCB -  54

CTG54

47.5

77

18

51

  9

  350

2-1／2・ 70

W - PCB -  70

CTG70

61

93

23

62

  4

  610
  1. 3・  82

W - PCB -   82

CTG82

74.5

112.5

25.5

70

  1

  835

3-1／2・ 92

W - PCB - 92

CTG92

87

128

30

72

  1

1150
  1. 4・104

W - PCB - 104

  CTG104

98

140

30

73

  1

1250



Kích thước

Mã    hàng

(Ren mỏng)

Size ren

kết nối

Đường kính

trong tối thiểu (mm)

(mm)

Đường kính

ngoài tối đa

(mm)

Chiều dài

ren gắn

(mm)

Tổng chiều

dài (mm)

Số lượng

đóng gói

(cái)

Trọng lượng 1 cái

(g/cái)

呼び・フレキ

型     番

（薄   鋼）

接続ネジ

サイズ

最小内径

（㎜）

最大外径

（㎜）

取付ネジ長

（㎜）

全   長

（㎜）

袋入数

（個）

1個当重量

（g/個）

1／4・ 10

W - PCB -  10-19

CTC19

9

30

11

30

      10

  50

3／8・ 12

W - PCB -  12-19

CTC19

11

30

12

32

      10

  50

1／2・ 16

 W - PCB - 19

CTC19

14.5

36

12

35

     10

  80

3／4・ 22

 W - PCB - 25

CTC25

19.5

43

14

39

     10

105

1・  28

 W - PCB - 31

CTC31

25.5

51

16

45

     10

165

1-1／4・ 36

 W - PCB - 39

CTC39

33

60

16

45

     10

205

1-1／2・ 42

 W - PCB - 51

CTC51

38

64

18

48

     10

275

2・ 54

 W - PCB - 63

CTC63

47.5

77

18

51

       9

380

2-1／2・ 70

 W - PCB - 75

CTC75

61

93

23

62

       4

595
■ KK Connector W-PCB là loại đầu nối thẳng dùng để gắn ống ruột gà KK-TUBE với hộp điện
