Adapter ngược bằng inox [Mã WRS]

Lượt xem : 76
Liên hệ

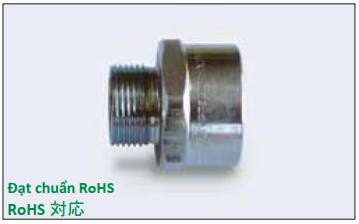

KK Connector WRS sử dụng để thay đổi size phần ren nối khi gắn đầu nối KK Connector với hộp điện..

Phần thân làm bằng Inox (SUS304), hàng cắt tiện.

Cấu tạo chống cháy nổ:  Sản phẩm đạt chuẩn Exd IIC/Exe II/ ExtD A21 IP66/67 (Loại OSAJ)

Trường hợp thi công ngoài trời có thể dùng kết hợp với vật liệu làm kín để xử lý chống thấm nước hiệu quả cao hơn.



KK-コネクタ WRSTYPE は、KK-CONNECTORをBOX等に接続する際に、取付ネジ部のサイズを変更する為 に使用します。

本体は、ステンレス(SUS304)製切削品です。

防爆構造 Exd IIC/Exe II/ExtD A21IP66/67 認定商品(認証形式:OSAJ)です。

※ 屋外施工の場合、シール材等の併用により、効果の高い防水処理ができます。






  1.         Mã       hàng

Size ren

đực kết nối

Size ren

cái kết nối

Đường kính

  1.  ngoài tối đa (mm)

Chiều dài

phần ren nối (mm)

Chiều rộng phần đặt cờ lê (mm)





接続雄ネジ

サイズ

接続雌ネジ

サイズ

   最大外径

  (㎜)

取付ネジ長

(㎜)

スパナ掛け幅

(㎜)



Adapter ngược
chuyển 1 bậc

一段逆アダ

WRS - 16 - 22

  1. PF  12
PF  34

33

15

  6

WRS - 22 - 28

  1. PF  34
PF   1

42

15

  7

WRS - 28 - 36

  1. PF   1
PF 1-14

52

15

  7

WRS - 36 - 42

  1. PF 1-14
PF 1-12

61

15

  8

WRS - 42 - 54

  1. PF 1-12
PF   2

75

15

  8

WRS - 54 - 70

  1. PF   2
PF 2-12

88

24

10




Adapter ngược
chuyển 2 bậc

二段逆アダ

WRS - 16 - 28

  1. PF  12
PF   1

42

15

  6

WRS - 22 - 36

  1. PF  34
PF 1-14

52

15

  7

WRS - 28 - 42

  1. PF  1
PF 1-12

61

15

  7

WRS - 36 - 54

  1. PF 1-14
PF   2

75

15

  8


Adapter ngược
chuyển 3 bậc

   三段逆アダ

WRS - 16 - 36

  1. PF   12
PF 1-14

52

15

  6

WRS - 22 - 42

  1. PF  34
PF 1-12

61

15

  7

WRS - 28 - 54

  1. PF  1
PF   2

75

15

  7
