Adapter chuyễn đổi thành ren M [Mã WB-M]

Lượt xem : 239
Liên hệ

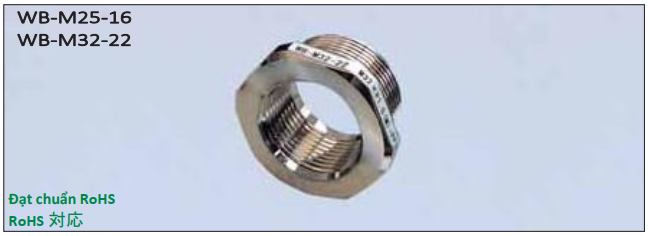

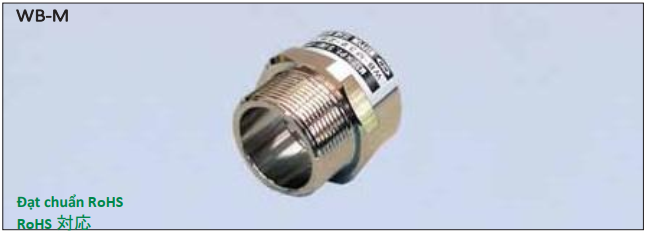

KK Connector WB-M dùng để thay đổi size và loại ren nối khi gắn đầu nối KK Connector với các thiết bị, máy móc…

Phần thân làm bằng đồng thau và được xử lý mạ Niken.

Trường hợp thi công ngoài trời có thể dùng kết hợp với vật liệu làm kín để xử lý chống thấm nước hiệu quả cao hơn.



KK-コネクタ WB-M TYPE は、KK-CONNECTORを工作機械、各種機器等に、接続する際に、

  取付ネジ部のサイズを変更する為に使用します。

本体は、真鍮製で、ニッケルメッキ処理を施しております。

屋外施工の場合、シール材等の併用により、効果の高い防水処理ができます。

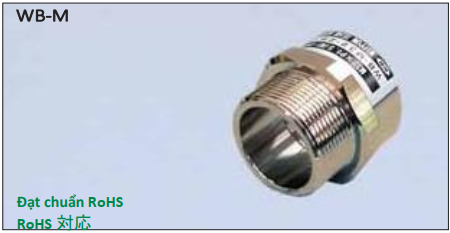

WB-M hinh nd 11WB-M hinh nd 1

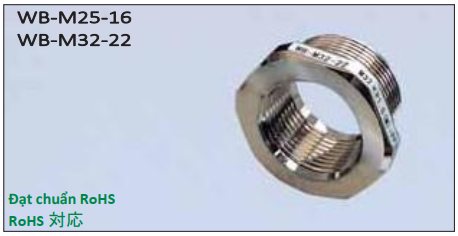

WB-M hinh nd 22WB-M hinh nd 2

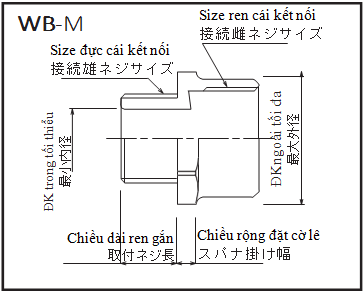

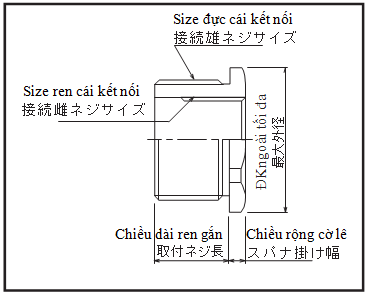

Kích thước

  1.      Mã        hàng



Size ren đực

kết nối

Size ren cái

kết nối

Đường kính ngoài tối đa (mm)

Đường kính trong tối thiểu (mm)

Chiều dài

phần ren nối (mm)

Chiều rộng phần đặt cờ lê

(mm)

Trọng lượng 1 cái

(g/cái)



接続雄ネジサイズ

接続雌ネジサイズ

最大外径

(㎜)

最小内径

(㎜)

取付ネジ長

(㎜)

スパナ掛け幅

(㎜)

1個当重量

g/個)

16

WB - M16 - 16

M16 ×P1.5

PF 12

     29

10

15

7

       61

16

WB - M20 - 16

M20 ×P1.5

PF 12

     29

14

15

7

      62

16

WB - M25 - 16

M25 ×P1.5

PF 12

   34

15

5

       36

22

WB - M20 - 22

M20 ×P1.5

PF 34

   34

14

15

7

       66

22

WB - M25 - 22

M25 ×P1.5

PF 34

 34

19

15

8

       67

22

WB - M32 - 22

M32 ×P1.5

PF 34

   41

15

6

       62

28

WB - M32 - 28

M32 ×P1.5

   PF    1

   41

25

15

8

      97

36

WB - M40 - 36

M40 ×P1.5

PF1-14

   52

33

15

9

    146

42

WB - M50 - 42

M50 ×P1.5

PF1-12

   61

40

15

9

     265

54

WB - M63 - 54

M63 ×P1.5

   PF    2

 75

51

15

9

      393

70

WB - M63 - 70

M63 ×P1.5

PF 2-12

   88

55

15

10

    400
