Đâu nối One-touch loại vòng đệm chịu áp lưc chống cháy nổ [Mã KXP-W]

Lượt xem : 67

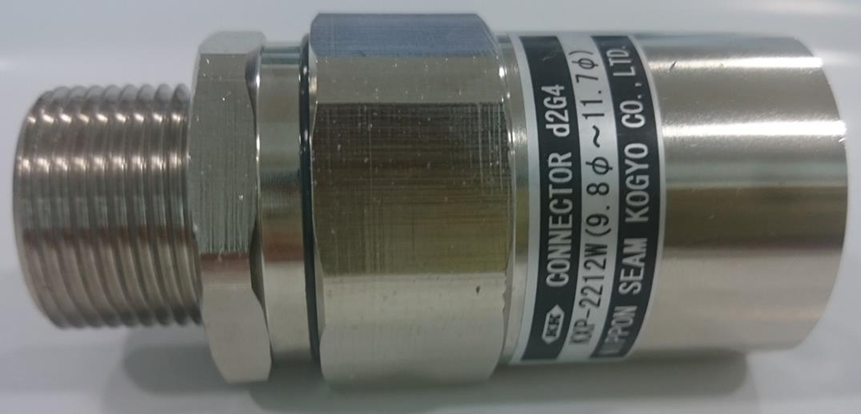

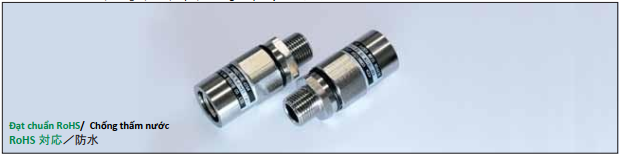

Đầu nối chống cháy nổ [Mã KXP-W]

Kết nối ống ruột gà với hộp điện

Cấu tạo chống cháy nổ: d2G4

Bằng đồng mạ niken

Cấu tạo kiểu vòng đệm chịu áp lực, và siết cáp như cable gland
Liên hệ

KK Connector KXP-W là đầu nối thẳng dạng One-touch loại có vòng đệm chịu áp lực để nối ống ruột gà KK-TUBE với hộp điện.

Phần thân được làm bằng đồng thau và xử lý mạ Niken.

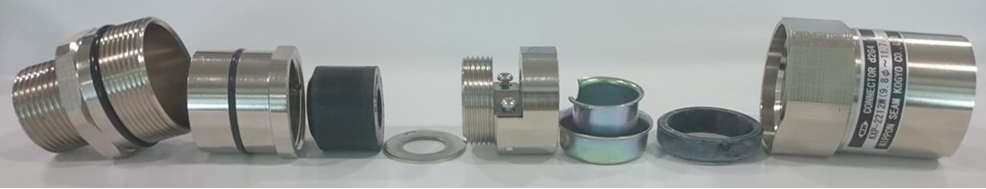

Cấu tạo bên trong vì làm theo kiểu One-touch, giúp giảm công sức và chi phí trong việc thi công, bảo trì, kiểm tra.

Cấu tạo chống cháy nổ: d2G4

Size #36 trở lên các sản phẩm loại F, G, W, S có chung kiểu vòng đệm.

Đối với phần ren kết nối khi sử dụng ngoài trời cần thực hiện xử lý chống thấm nước (như dùng băng keo dán, trát kín…)



KK-コネクタ KXP-WTYPE は、KK-TUBEをBOX等に接続するための耐圧パッキン式ワンタッチ式ストレートコネクタです。

本体は、真鍮製で、ニッケルメッキ処理を施しております。

内部はワンタッチ構造で、施工、点検、及び保守に於いて、コストダウンに貢献します。

防爆構造:d2G4

#36以上は、F、G、W、S型でパッキンが共通です。

屋外で使用されるネジ接続部には、防水処理(シールテープ、コーキング等)を施してください

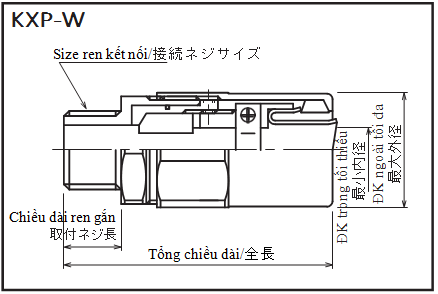

KXP-W hinh nd



Kích thước (inch)

Mã      hàng

Phạm vi cáp thích hợp

(mm)

Size ren

kết nối

Đường kính trong tối thiểu (mm)

Đường kính ngoài tối đa (mm)

Chiều dài

phần ren nối

(mm)

Tổng chiều dài

(mm)

Số lượng đóng gói

(cái)

Trọng lượng

1 cái

(g/cái)

呼び

型      番

適合ケーブル範囲(㎜)

接続ネジサイズ

最小内径

(㎜)

最大外径

(㎜)

取付ネジ長(㎜)

(㎜)

袋入数

(個)

1個当重量(g/個)

12

KXP - 1606W

  3.8-5.7

PF 12

14

34

16

82

10

220

KXP - 1608W

  5.8-7.7

KXP - 1610W

  7.8-9.7

KXP - 1611W

  8.8-10.7

KXP - 1612W

  9.8-11.7

34

KXP - 2210W

  7.8-9.7

PF 34

19

41

17

83

10

335

KXP - 2212W

  9.8-11.7

KXP - 2214W

11.8-13.7

KXP - 2216W

13.8-15.7

1

KXP - 2814W

11.8-13.7

    PF   1

24

45

18

89

10

370

KXP - 2816W

13.8-15.7

KXP - 2818W

15.8-17.7

KXP - 2820W

17.8-19.7

  1. 114

KXP - 3618W

15.8-17.7

PF 1 14

32

62

19

97

  1

825

KXP - 3620W

17.8-19.7

KXP - 3622W

19.8-21.7

KXP - 3624W

21.8-23.7

KXP - 3626W

23.8-25.7
